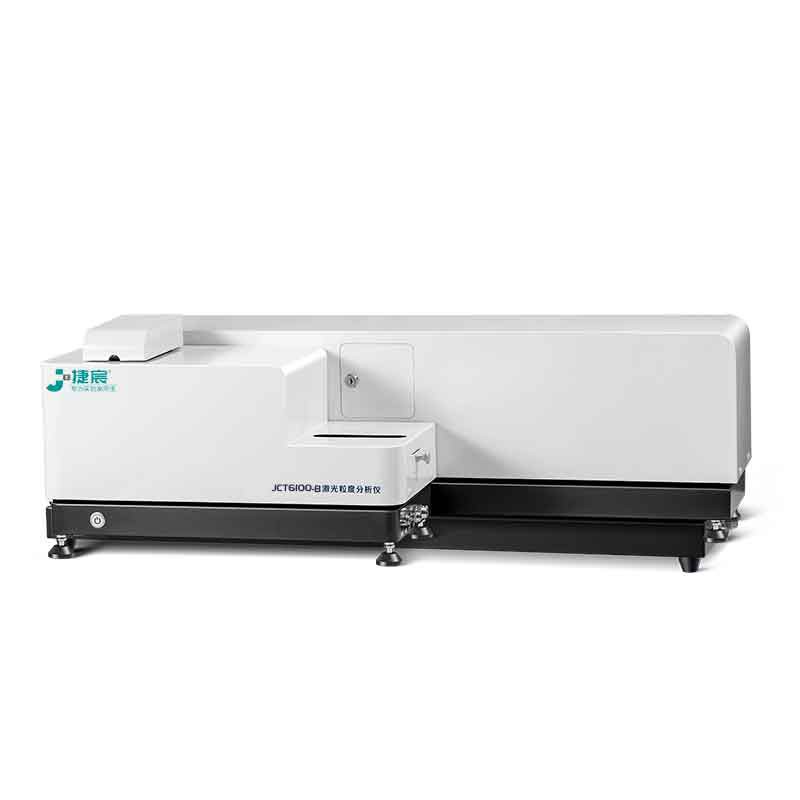

激光粒度分析儀光學鏡片分析
激光粒度分析儀通過測量顆粒對激光的散射特性反演粒徑分布，其精度高度依賴于光學系統的穩定性與準確性。光學鏡片作為光路傳輸、整形和信號收集的核心載體，直接決定了儀器的分辨率和可靠性，下面我們對于一些關鍵光學鏡片展開簡單分析，帶你簡單認識那些光學應用元件。

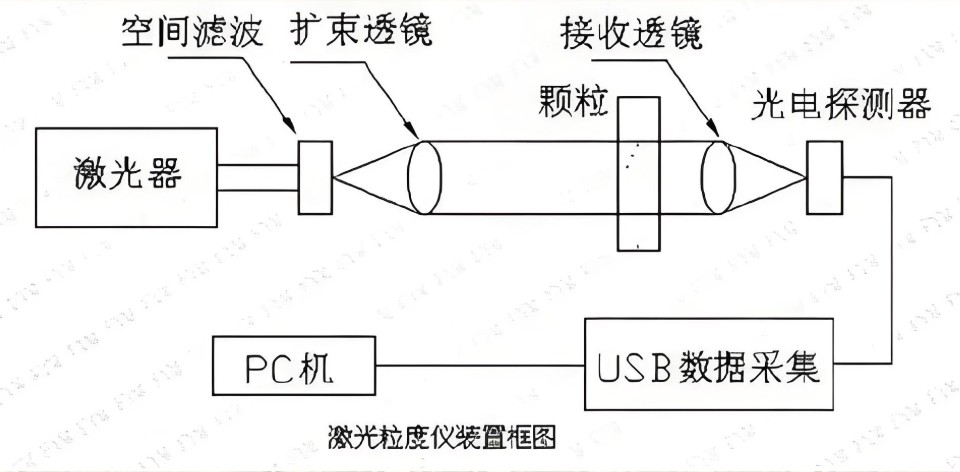

一、光路系統原理簡述
典型激光粒度儀光路由激光發射模塊、光束整形模塊、樣品散射區及多角度探測模塊四大模塊構成，激光發射模塊負責產生單色相干光束（常用632.8nm He-Ne或半導體激光）；光束整形模塊將高斯光束轉化為均勻平行光；樣品散射區的顆粒群在平行光中產生特定角度的散射；多角度探測模塊則用于收集前向/側向散射光強分布。
關鍵點：散射角θ與粒徑d滿足反比關系（d ∝ λ/θ），鏡片精度直接影響角度分辨能力。
二、核心光學鏡片分類與技術分析
1. 準直透鏡組 (Collimating Lens Assembly)，在光路系統中，準直透鏡組負責將點光源擴散光束轉化為大直徑平行光（消除發散角），一般為非球面單透鏡（降低球差）和消色差雙膠合透鏡（適用多波長系統）兩款鏡片類型。

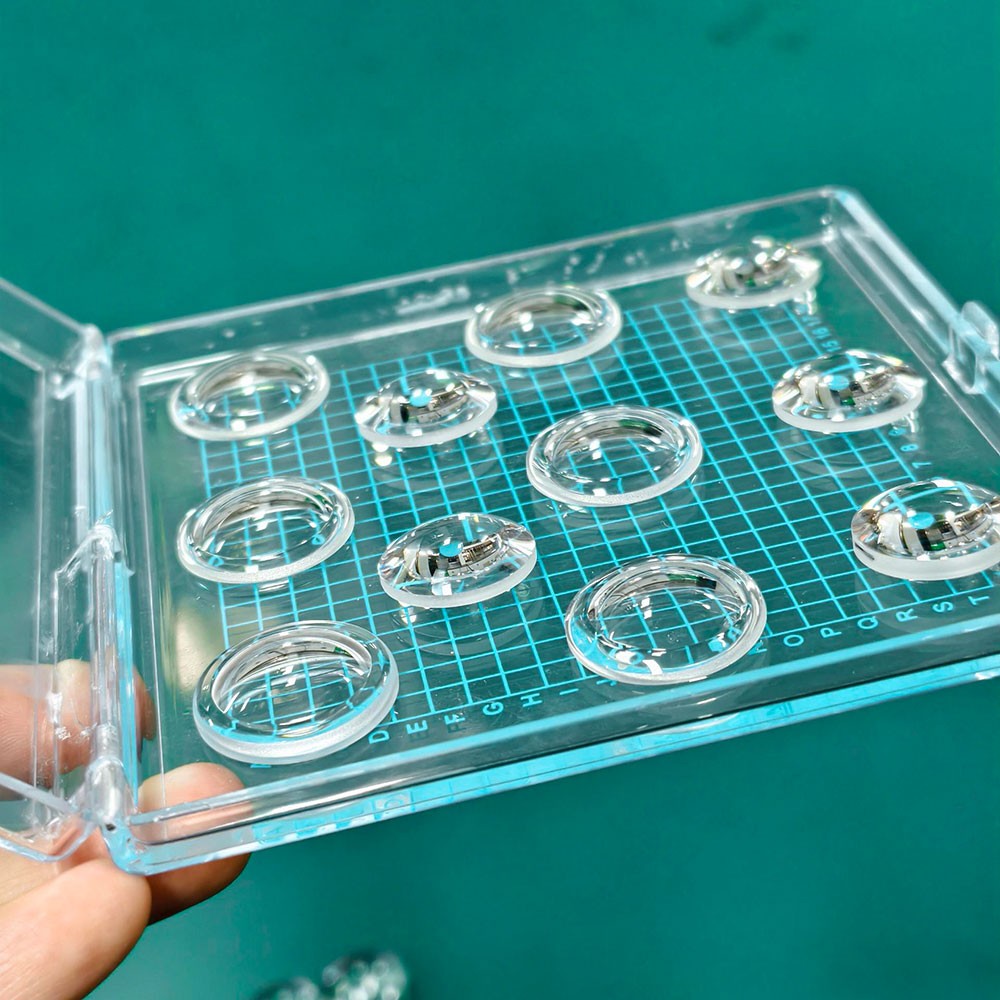

（非球面透鏡）
關鍵參數：
| 參數 | 要求范圍 | 影響維度 |
| 波前像差 | ≤ λ/4 @632.8nm | 光束平行度 |
| 透射率 | >99.5% | 激光能量利用率 |
| 面形精度 | λ/10 RMS | 光場均勻性 |

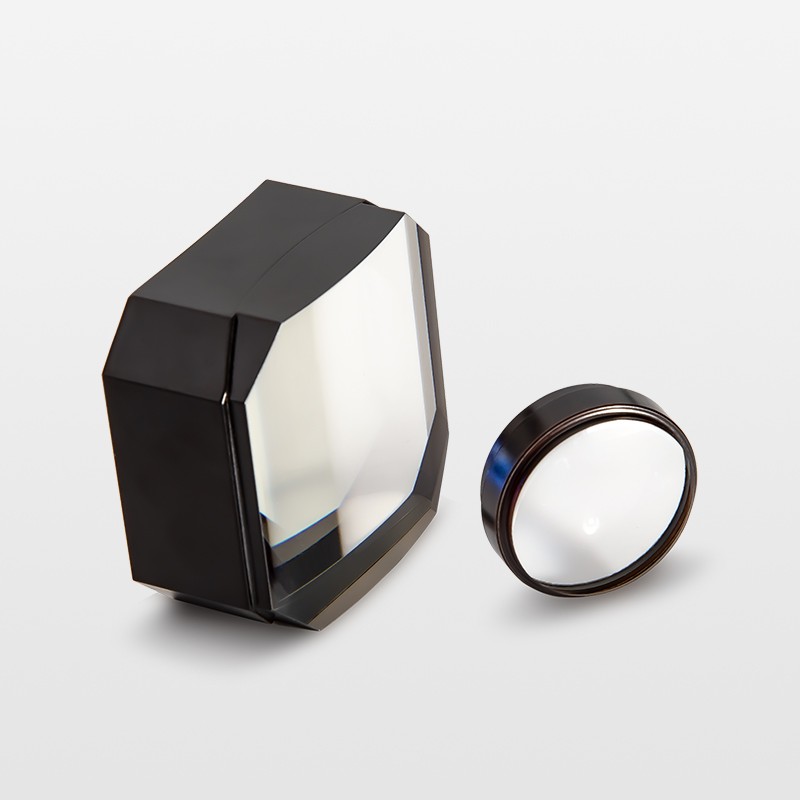

（膠合透鏡）
驗收標準：
干涉儀檢測波前畸變；
- 平行光干涉條紋間距≥2m不畸變。
2. 傅里葉變換透鏡 (Fourier Lens)
作用于光路系統將散射角θ映射為探測器的徑向位置（實現角空間-位置空間轉換）。其設計特點需嚴格滿足f·θ線性關系（f為焦距）和大視場（常>±30°）低畸變（<0.1%）。
關鍵參數：
| 參數 | 典型值 | 失效后果 |
| 焦距f | 300-1000mm | 角度分辨率不足 |
| 場曲 | <5μm | 邊緣信號定位誤差 |
| 色差 | Δf<0.01% @±10nm | 多波長系統數據偏移 |
驗收標準：
- 激光差分干涉法測量場曲；
- 標準顆粒板標定角度-位置映射精度。

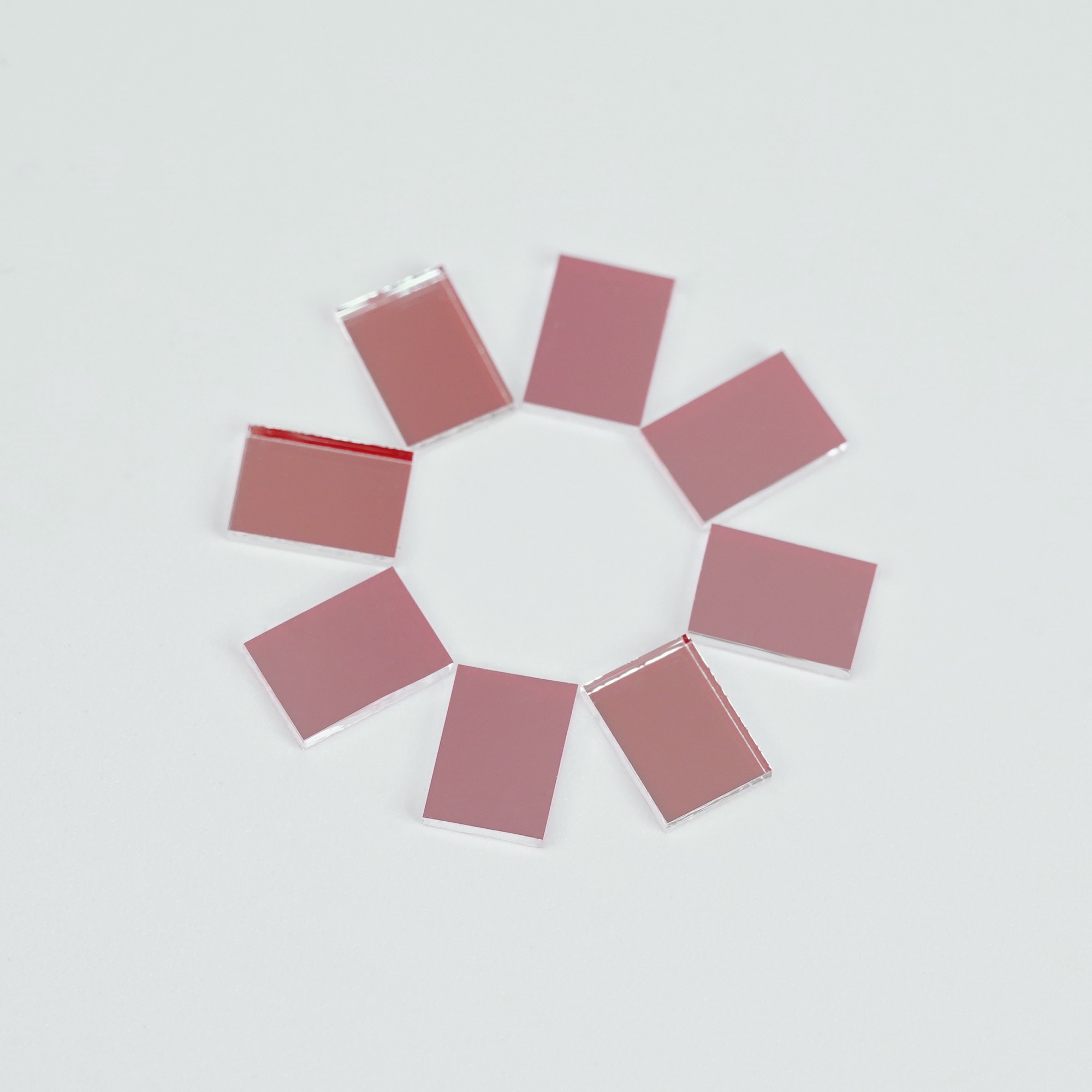

(BP635窄帶濾光片)
3. 窄帶濾光片 (Bandpass Filter)
作用：抑制環境光/樣品熒光（僅透射激光波長）。
核心指標：
| 參數 | 高規格要求 |
| 中心波長(CWL) | 632.8nm±0.2nm |
| 帶寬(FWHM) | ≤3nm |
| 阻擋帶OD值 | >OD6 (400-1000nm) |
| 入射角容差 | ±5°內CWL漂移<0.1nm |
驗收標準：
分光光度計掃描透射曲線；
高功率激光照射測試熱漂移（ΔCWL<0.05nm/℃）。

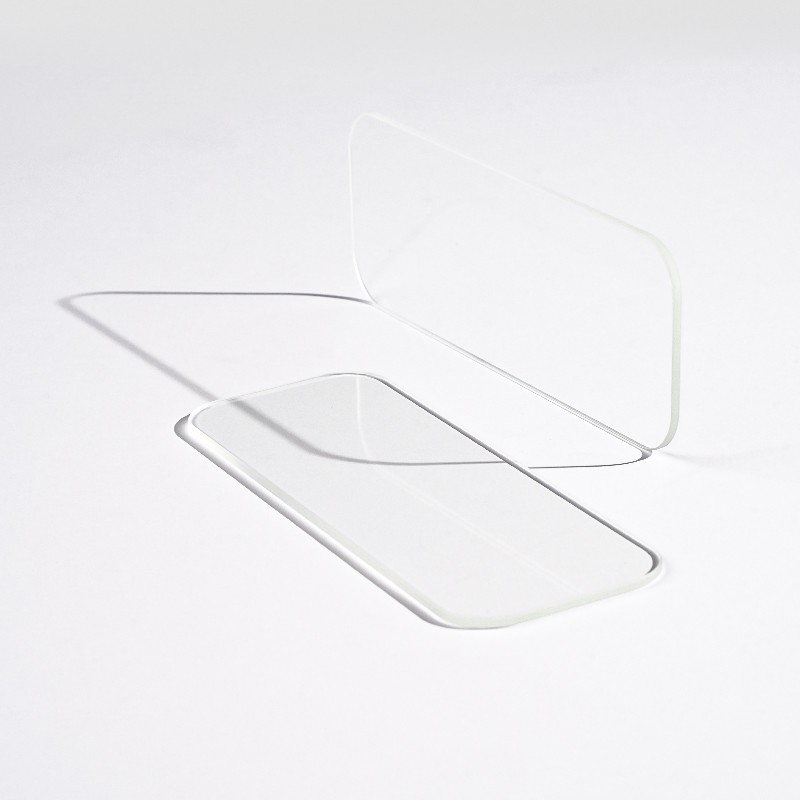

（光學窗口）
4. 保護窗口片 (Protection Window)
作用于隔離樣品池與光學系統（防污染/腐蝕），材料選擇熔融石英（高硬度、耐酸堿）進行鍍?cè)鐾改ぃˋR Coating @632.8nm）。
技術要點：
表面粗糙度<1nm RMS（避免漫反射噪聲）；
平面度λ/8（防止波前畸變）；
膜層耐腐蝕性：通過ISO 9022鹽霧測試。
三、光學系統集成驗收標準
除單鏡片參數外，系統級驗證至關重要：
1. 光軸對準精度：
激光-透鏡-探測器同軸度誤差≤10μm；
多透鏡組共焦調試（剪切干涉儀檢測）。
2. 散射信號信噪比(SNR)：
標準聚苯乙烯顆粒（100nm）測試：SNR≥100:1；
背景噪聲強度<0.1% 最大信號。
3. 長期穩定性：
8小時連續測量D50值漂移<0.5%；
溫漂補償后（20-30℃）數據偏差<1%。
四、鏡片失效模式與維護
| 失效類型 | 誘因 | 預防措施 |
| 膜層脫落 | 有機溶劑腐蝕 | 專用鏡頭紙+無醇清潔劑 |
| 表面劃傷 | 顆粒撞擊/擦拭不當 | 氣流除塵+超聲震蕩清洗 |
| 熱致形變 | 高功率激光長時間照射 | 增加熱沉+分時段測量 |
| 膠合層開裂 | 溫濕度驟變 | 恒溫恒濕環境（23℃/45%RH） |
激光粒度分析儀的光學鏡片是實現納米級分辨的基石。從準直透鏡的波前控制到傅里葉透鏡的角度-位置映射精度，從濾光片的窄帶抑制能力到窗口片的表面完整性，每一環節均需滿足嚴苛的光學指標。唯有通過系統化的參數設計、精密制造與科學驗收，才能確保散射光信號的保真度，最終為顆粒粒徑分布提供值得信賴的數據基礎。在高端儀器競爭中，光學鏡片性能已成為衡量核心技術實力的關鍵標尺。
