口腔醫療光學元件應用與技術解析
在口腔醫療領域，光學技術是支撐診斷、治療和數字化流程的核心基礎。從牙科內窺鏡到三維掃描儀，再到光固化設備，精密的光學元件通過控制光線傳播路徑、優化成像質量和選擇性過濾有害波段，顯著提升了醫療操作的精準度與安全性。本文將系統解析非球面透鏡、半球透鏡、切邊透鏡等核心光學元件在口腔醫療設備中的作用，并結合材質特性、技術參數及行業標準，探討其應用原理與質量控制要點。
（圖源網絡，侵刪）
一、核心光學元件分類及功能解析
1. 非球面透鏡（Aspheric Lens）
作用：消除球面像差，提高成像分辨率，適用于緊湊型設備。
應用場景：口腔內窺鏡、三維掃描儀的成像模塊。在狹窄的口腔空間內，非球面設計可減少鏡片數量，同時保證圖像邊緣清晰度。
材質特性：B270玻璃（透光率>91%，折射率1.523）常用于低成本方案，H-K9L（高機械強度，耐腐蝕）適用于高精度設備。
2. 半球透鏡（Hemispherical Lens）
作用：實現廣角照明均勻化，消除中心光斑。
應用場景：口內掃描儀的環形補光系統。半球面結構可將LED點光源擴散為均勻面光源，減少牙齒表面反光干擾。
關鍵參數：曲率半徑公差需控制在±0.05mm以內，表面粗糙度Ra<5nm。
3. 切邊透鏡（Trimmed Lens）
作用：適配特殊安裝空間，維持光學性能。
應用場景：牙科顯微鏡的變焦模塊。通過切割標準透鏡邊緣，匹配緊湊機械結構，同時需確保切割面鍍膜防反射。

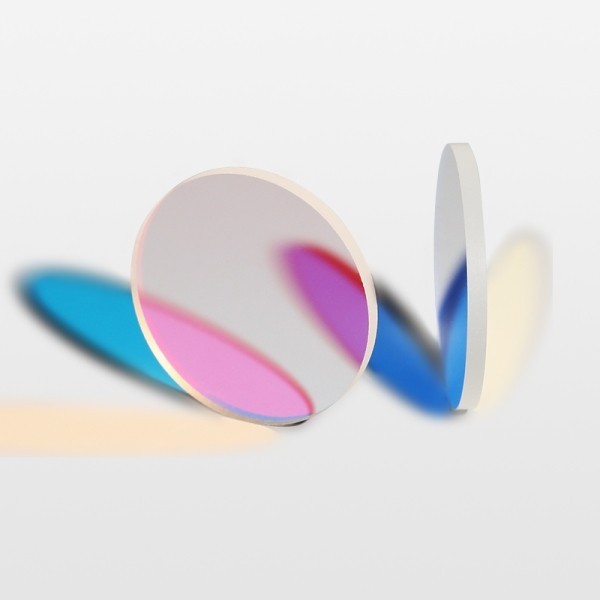

4. 濾光片組
反藍透綠濾光片（Anti-Blue/Pass-Green）
阻隔400-500nm藍光（保護視網膜），透射520-560nm綠光（增強軟組織成像對比度），用于光固化機的護目鏡。
反紅透綠濾光片（Anti-Red/Pass-Green）
過濾630nm以上紅光（避免干擾），透射500-580nm熒光信號，用于齲齒檢測儀的激光誘導熒光系統。
透綠反紅二向色鏡
二、關鍵材質與性能指標
| 材質 | 特性 | 適用元件 |
B270 | 高透光率（91% @550nm），低成本，易加工 | 非球面透鏡、照明反射鏡 |
H-K9L | 高硬度（莫氏6.5級），低熱膨脹系數（3.2×10??/℃），抗酸堿腐蝕 | 內窺鏡物鏡、高負載透鏡 |
R&K26R | 高折射率（nd=1.62），阿貝數37，適用于超薄設計 | 微型化掃描鏡頭 |
驗收標準：
透光率：可見光波段（400-700nm）平均透射率≥90%，特定濾光片截止深度需>OD4。
表面精度：PV值（峰谷值）<λ/4@632.8nm，防止成像畸變。
環境耐受：通過85℃/85%RH雙85測試（240h），適應高溫高壓滅菌環境。
三、典型口腔儀器中的光學系統原理

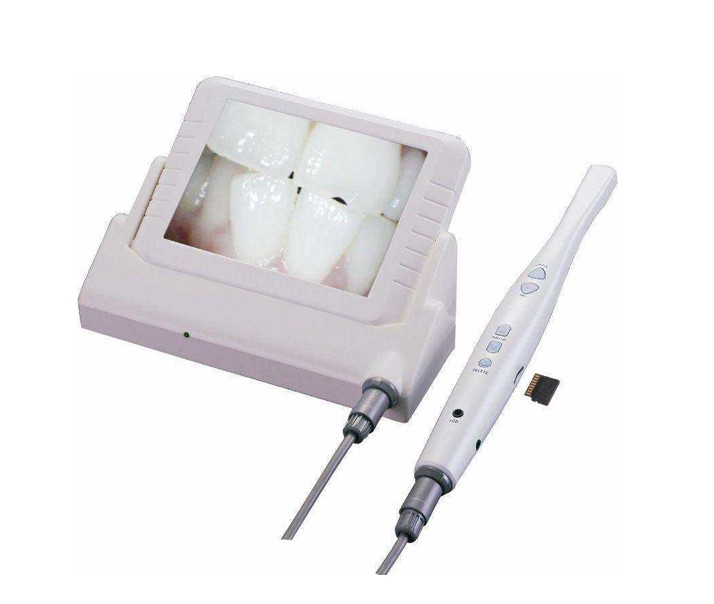

1. 口腔內窺鏡
光學配置：非球面物鏡組（減少畸變）+ 照明反射鏡（側向補光）+ 高透光纖束。
原理：物鏡將牙齒表面反射光聚焦至CMOS傳感器，反射鏡以30°傾角導入LED光源，實現無影照明。B270材質反射鏡需鍍制寬帶增透膜（400-700nm反射率<0.5%）。

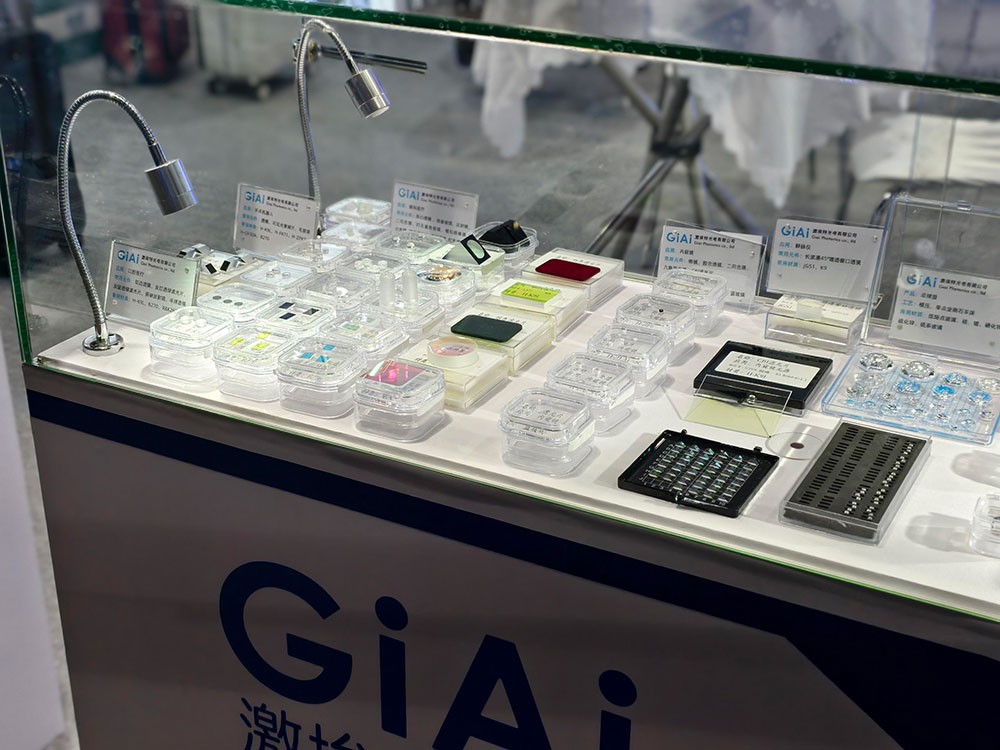

（圖源網絡，侵刪）
2. 光固化機
光路設計：藍光LED（450nm）→ 反藍透綠濾光片（保護醫生）→ 切邊透鏡（適配手柄形狀）→ 導光棒。
關鍵技術：光強均勻性需>85%，藍光輻射功率密度控制在1200-1500mW/cm2（ISO 4049標準）。

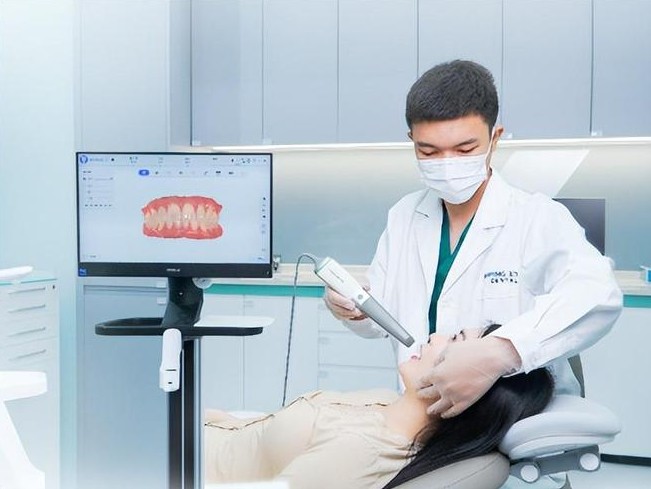

3. 三維口內掃描儀
結構光成像：半球透鏡勻化VCSEL光源→生成條紋圖案→反紅透綠濾光片分離環境光→CMOS采集變形條紋。
精度指標：橫向分辨率20μm，深度精度5μm（依賴透鏡MTF值>0.6@50lp/mm）。

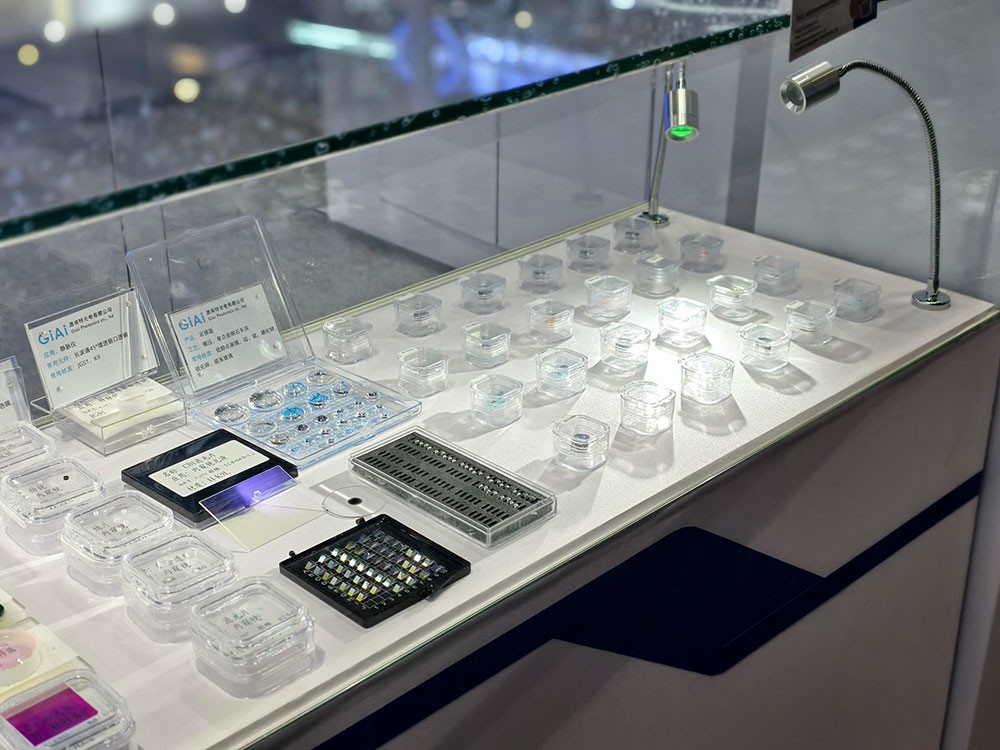

（圖源網絡，侵刪）
四、行業趨勢與技術挑戰
1. 超表面透鏡：利用納米結構調控波前相位，未來或替代傳統透鏡，實現內窺鏡直徑<3mm。
2. 智能濾光技術：動態調節透射波段（如根據齲齒熒光強度自適應調整），提升診斷靈敏度。
3. 材料升級：開發抗生物膜鍍層（如TiO?-SiO?復合膜），降低鏡面污染導致的性能衰減。
從基礎成像到精準治療，光學元件的性能直接決定了口腔醫療設備的可靠性與先進性。隨著材料科學和微納加工技術的進步，未來光學系統將朝著更高集成度、智能化和生物相容性方向發展，進一步推動口腔診療進入“微創化+數字化”的新階段。企業需嚴格把控元件參數與驗收流程，同時關注新興技術以保持競爭力。
